| 产品特性智能设备 | 是否进口否 |
| 产地德国 | 加工定制否 |
| 品牌西门子 | 型号S7-400PLC |
| 工作电压220V | 系列S7-400PLC |
展开

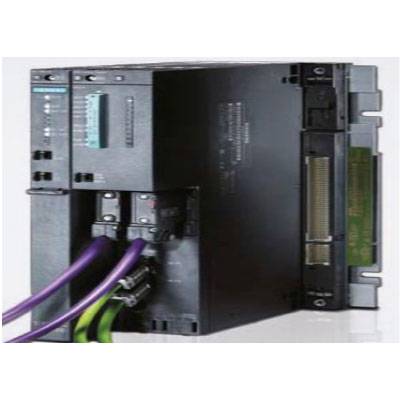

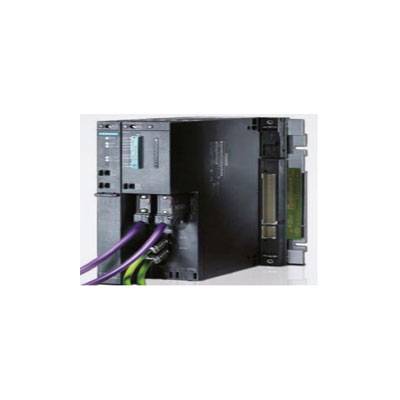

西门子S7-400PLC通信模块 ***供应 品类*** ******
SIMATIC S7-400 有多种通讯方式：
? 部分CPU集成PROFINET接口，适用于连接分布式I/O系统或者上位机
? 组合式多点 MPI 和 DP 主接口，集成在所有 CPU 内，S7-200和 S7-300 系统以及其它的 S7-400 系统。
? 附加的 PROFIBUS-DP 接口，集成在某些 CPU 内，适用于经济型 ET-200 分布式 I/O 系统。
? 用于连接到 PROFIBUS 和工业以太网的通讯模板。
? 用于功能强大的点对点连接的通讯模板。
? 过程通讯：通过总线（AS-I 或 PROFIBUS）周期地寻址 I/O 模板（过程映象数据交换）。从循环执行级调用过程通讯。
? 数据通讯：自动化系统之间或 HMI 站和若干个自动化系统之间的数据交换。数据通讯可以周期执行或基于事件驱动由用户程序块调用。
通过PROFINET的过程和数据通讯
CPU内部集成的交换机提供两个PROFINET接口，不仅可以通过TCP/IP和上位连接，可以实现以下功能：
? 设备共享
? 智能设备
? 等时同步
? 介质冗余
? 开放式通讯
CPU412-2PN、CPU414-3PN/DP、CPU416-3PN/DP集成的PROFINET接口，以交换式以太网全双工操作和 100 Mbit/s 带宽为基础，可以连接以下设备：
? ET200分布式I/O
? 现场设备
? SIMATIC S7系列控制器
? 交换机
? 编程器
通过 PROFIBUS-DP 的过程通讯
数据通讯概述
SIMATIC S7-400 作为 DP 主站，可通过集成在 SIMATIC S7-400CPU 上的 PROFIBUS -DP 接口（选件）以下设备可作为主站连接到 PROFIBUS-DP 网络：
? SIMATIC S7-400（CPU，CP 443-5）
? SIMATIC S7-300（CPU，CP 342-5DP 或 CP 343-5）具有 STEP 7 的编程器（PG）/PC 机或 OP 可作为总线上的主站，但只使用编程器和 OP 功能亦能运行在 PROFIBUS-DP 上。
以下设备可作为从站连接到 PROFIBUS-DP 上：
? ET200 分布式 I/O 设备
? 现场设备
? SIMATIC S7-200，S7-300
? SIMATIC S7-400（只能通过 CP 443-5）
数据通讯概述
SIMATIC S7-400 作为 DP 主站，可通过集成在 SIMATIC S7-400CPU 上的 PROFIBUS -DP 接口（选件）以下设备可作为主站连接到 PROFIBUS-DP 网络：
? SIMATIC S7-400（CPU，CP 443-5）
? SIMATIC S7-300（CPU，CP 342-5DP 或 CP 343-5）具有 STEP 7 的编程器（PG）/PC 机或 OP 可作为总线上的主站，但只使用编程器和 OP 功能亦能运行在 PROFIBUS-DP 上。
以下设备可作为从站连接到 PROFIBUS-DP 上：
? ET200 分布式 I/O 设备
? 现场设备
? SIMATIC S7-200，S7-300
? SIMATIC S7-400（只能通过 CP 443-5）
SIMATIC S7-400 有多种通讯机制：
? 通过全局数据（GD）通讯，网络上的 CPU 之间可周期地交换数据包。
? 应用通讯功能块，网络上各站点之间进行基于事件驱动的通讯。可通过 MPI、PROFIBUS 或 PROFINET/工业以太网进行联网。通过多点接口（MPI）的数据通讯多点接口（MPI）通讯接口集成在 SIMATIC S7-400 的 CPU 中，
它的用途很***：
? 编程和参数设置
? 控制与监视以及
? 在同等通讯伙伴间建立简单的网络结构
? 多种连接能力：MPI 支持多 32 个站点的同时连接：
－ PG/PC，
－ HMI 系统
－ S7-200（作为从站）
－ S7-300
－ S7-400
? 通讯连接
S7-400 CPU 可同时建立多 64 个站的连接：
－ 至 MPI 节点
－ 至相关 C 总线（内部通讯总线，见下述）上的 C 总线节点
（例如，通讯模板），以及可以和通讯模板相连接的各节点，例如：工业以太网节点。通讯模板是 C 总线节点
? MPI 性能
－ 多 32 个 MPI 节点
－ 数据传输率大为 12 Mbit/s
? 灵活的配置选择：经过现场考验的部件用于配置 MPI 通讯：在 PROFIBUS 和分布式 I/O 产品范围内的总线电缆，总线连接器和 RS 485 中继器（12 Mbit/s）。这些部件能使配置达到化以充分满足用户的需要。例如，任意两个给定的 MPI 节点之间的长距离桥接可串联 10 个中继器。
? DP 主站：S7-400 的 MPI 也可以配置为 DP 主站，可以连接多32 个 DP 从站，通讯速率可达 12 Mbit/s，编程和人机接口功能保持不变。通过 MPI，连网的 CPU 经全局数据通讯服务（每次程序循环多 64 个B的多 16 个数据包）周期交换数据。一个 CPU 可访问另一个 CPU 的数据/位存储器/过程映象。例如，如果系统中包括 S7-300，则数据交换仅于每个包不超过 22 B。
全局数据通讯只能使用 MPI 接口，由 STEP 7 中的 GD 表进行组态。在 CR2 之中，2 个 CPU 可通过 C 总线用 GD 数据包进行通讯。S7/C7 通讯对象间的通讯服务通过集成在系统中的功能块进行。S7 通讯对象间的通讯服务通过集成在系统中的功能块进行。
可提供的通讯服务有：
? 带 MPI 的 S7 标准通讯
? 带 MPI，C 总线，PROFIBUS 和工业以太网的 S7 通讯。（S7-300 只能用作服务器)与 第 3 方设备的通讯服务可用非常驻块建立这些服务包括：
? 通过 PROFIBUS 和工业以太网的 S5 兼容通讯。
? 通过 PROFIBUS 和工业以太网的标准通讯（第三方系统）。与全局数据通讯相对，为通讯功能建立相应的通讯链接。通过 CP 的数据通讯（点对点）使用 CP 441 通讯模板可实现功能强大的点到点通讯。
? 各种接口的可能性，包括：
－ 编程器和个人计算机
－ SIMATIC S5/S7
－ 工业 PC
－ 第三方的编程控制器
－ 扫描机，条码阅读器，ID 系统
－ 机器人控制器
－ 打印机
? 不同种类的接口：可互换的接口模板能通过多种传送媒介进行
通讯
－ 20 mA（TTY）
－ RS 232C（V.24）
－ RS 422/485
